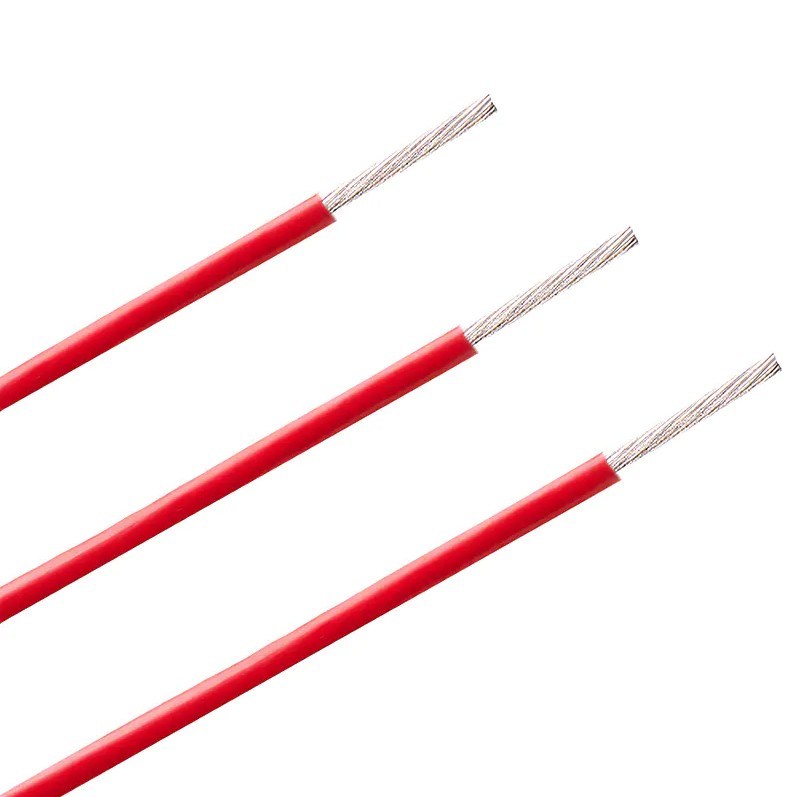

Wat is teflondraad? Keuzegids voor fluorkunststofkabels

In veeleisende omgevingen met temperatuurbereiken van -65°C tot 260°C , Teflon draad (met fluorkunststof geïsoleerde draad) is een belangrijk ondersteunend materiaal geworden voor de lucht- en ruimtevaart, nieuwe energievoertuigen, medische apparatuur en de productie van halfgeleiders, dankzij de uitstekende chemische inertie en diëlektrische prestaties. Vergeleken met PVC- of XLPE-geïsoleerde draden bereikt Teflon-isolatie hogere spanningswaarden bij dunnere wanddiktes, waardoor apparatuur zowel hoge betrouwbaarheid als lichtgewichtvoordelen kan behalen binnen een beperkte ruimte.

Drie kernmateriaalsystemen van teflondraad

Teflon is niet één materiaal, maar omvat drie fluorkunststoffen: PTFE, FEP en PFA. Ze verschillen allemaal qua temperatuurclassificatie, verwerkingsmethode en mechanische eigenschappen, en een onjuiste selectie heeft een directe invloed op de levensduur en veiligheid van de apparatuur.

PTFE-draad (polytetrafluorethyleen).

PTFE biedt de beste temperatuurprestaties onder fluorkunststoffen, met een continue bedrijfstemperatuur van 260°C . Vanwege de extreem hoge smeltviscositeit kan het niet via conventionele extrusie worden verwerkt, maar wordt het in plaats daarvan doorvervaardigd tape wikkelen en sinteren . Dit proces geeft PTFE-draad een extreem lage vervorming bij koude stroming en een bijna nul vochtabsorptie, waardoor het ideaal is voor scenario's met vaste bedrading die gedurende langere perioden worden blootgesteld aan stoom of chemische media op hoge temperatuur.

FEP-draad (gefluoreerde ethyleenpropyleen).

FEP kan worden verwerkt door smeltextrusie bij een continue bedrijfstemperatuur van 200°C . Hoewel de chemische stabiliteit vergelijkbaar is met die van PTFE, biedt het een hogere diëlektrische sterkte en een betere kosteneffectiviteit, waardoor het het meest gebruikte Teflon-draadtype is voor sensorkabels, stuursignaallijnen en industriële bekabeling over lange afstanden.

PFA-draad (perfluoralkoxy).

PFA combineert de 260°C temperatuurbestendigheid van PTFE met de extrusieverwerkbaarheid van FEP, terwijl dit wordt gedemonstreerd superieure mechanische taaiheid en een langere levensduur van de flex bij hoge temperaturen. Deze eigenschap maakt het de voorkeurskeuze voor het bedraden van bewegende delen in halfgeleiderproductieapparatuur.

Geleiderplaattechnologie bepaalt de betrouwbaarheid bij hoge temperaturen

Teflon-isolatiematerialen vereisen verwerking bij hoge temperaturen, waarbij blanke koperen geleiders zeer gevoelig zijn voor oxidatie, wat leidt tot verminderde geleidbaarheid of zelfs contactstoringen. Daarom is de keuze van de geleiderbeplating rechtstreeks gekoppeld aan het type isolatiemateriaal en is deze een kritische factor bij het garanderen van een stabiele werking van teflondraad op de lange termijn.

• Verzilverd koper (SPC): Verbetert de geleidbaarheid aanzienlijk en voorkomt effectief oxidatie hieronder 200°C ; standaardconfiguratie voor hoogfrequente FEP-kabels.
• Vernikkeld koper (NPC): De nikkellaag vormt een robuuste thermische barrière en is de noodzakelijke keuze voor PFA- en PTFE-draad die werkt 260°C .
• Vertind koper: Hieronder een kosteneffectieve oplossing voor FEP-draad in continubedrijf 150°C .

Geleiderstrandingsprocessen moeten strikt de ASTM- en UL-normen volgen om maximale flexibiliteit te garanderen en tegelijkertijd te voorkomen dat chemische media of vocht langs de geleiderkern binnendringen.

Toepassingswaarde van teflondraad in vier kritieke industrieën

Teflon draad is geen kabel voor algemeen gebruik, maar een gespecialiseerde oplossing voor extreme omstandigheden. De volgende vier sectoren zijn er het meest afhankelijk van en stellen de strengste prestatie-eisen.

Nieuwe energievoertuigen en batterijsystemen

In elektrische voertuigen overschrijden het batterijbeheersysteem (BMS) en de interne omgeving van het motorcompartiment vaak de grenzen 150°C , terwijl u wordt blootgesteld aan corrosieve media zoals olie, remvloeistof en elektrolyt. Dankzij de oliebestendigheid, brandstofbestendigheid en het brede temperatuurbereik van Teflon Wire kan het voldoen aan de levensduurvereisten van het voertuigontwerp ruim 20 jaar .

Medische en laboratoriumapparatuur

Teflon-materiaal is biocompatibel en bestand tegen herhaalde autoclaafsterilisatiecycli. Bij de interne bedrading van chirurgische instrumenten, diagnostische apparatuur en laboratoriumanalysatoren handhaaft Teflon Wire de integriteit van de isolatie na meerdere sterilisaties, waardoor uitval van apparatuur of veiligheidsrisico's als gevolg van defecte isolatie worden voorkomen.

Lucht- en ruimtevaart en hoogfrequente communicatie

Lucht- en ruimtevaartapparatuur is extreem gewichtsgevoelig. Dankzij de ultrahoge diëlektrische sterkte van Teflon kan de isolatiedikte worden verminderd 1/3 tot 1/2 dat van traditionele materialen, waardoor het gewicht van het harnas bij gelijkwaardige spanningswaarden aanzienlijk wordt verminderd. Ondertussen maken de lage diëlektrische constante en de lage verliesfactor het tot een ideaal isolatiemateriaal voor radiofrequentie (RF) communicatiekabels.

Apparatuur voor de productie van halfgeleiders

De interne bedrading van robotarmen, verwarmingsplatforms en vacuümkamers in apparatuur voor de verwerking van halfgeleiderwafels vereist dat kabels miljoenen buigcycli bereiken bij temperaturen tussen 200°C en 260°C . PFA-draad, met zijn hoge temperatuurbestendigheid en slijtvastheid, is de standaardconfiguratie geworden voor het verplaatsen van bedrading op dit gebied.

Hoe u de juiste teflondraad voor uw project selecteert

De selectie van teflondraden vereist een uitgebreide evaluatie op vier dimensies: temperatuur, chemische omgeving, mechanische bewegingsfrequentie en elektrische prestaties. Het volgende beslissingskader helpt ingenieurs hun opties snel te verfijnen:

1. Als de bedrijfstemperatuur ≤ 200°C is en er regelmatig wordt gebogen, geef dan prioriteit FEP Wire ;
2. Als de bedrijfstemperatuur ≤ 260°C is met statische of laagfrequente bewegende bedrading, selecteer dan PTFE-draad ;
3. Als bedrijfstemperatuur ≤ 260°C met hoogfrequente bewegende delen, selecteer PFA-draad ;
4. Als kabels langdurig in chemische vloeistoffen moeten worden ondergedompeld, sluit dan met PTFE-tape omwikkelde structuren uit en geef voorrang aan geëxtrudeerde FEP- of PFA-types.

Bovendien vertoont alle teflondraad extreem lage ontgassingsnelheden binnen het nominale temperatuurbereik; materiaalontleding en het vrijkomen van sporengas treden alleen op als de temperatuur hoger wordt 400°C . Daarom vormt Teflon Wire onder normale bedrijfsomstandigheden geen zorgen over vluchtige verontreiniging.

Opslag en betrouwbaarheid op lange termijn van Teflon draad

Teflon-materiaal zelf oxideert niet, wordt bros of degradeert onder UV-blootstelling, waardoor het een vrijwel duurzame uitstraling heeft onbepaalde houdbaarheid onder standaard magazijnomstandigheden. Gemeten gegevens tonen aan dat goed opgeslagen Teflon-draad daarna volledige elektrische en mechanische prestaties behoudt 30 tot 50 jaar . Deze eigenschap vermindert de druk op de omzet van reserveonderdelen aanzienlijk, vooral voor industrieën met lange onderhoudscycli zoals de lucht- en ruimtevaart- en kernenergie.
